Introduction
Dans les secteurs de l’aéronautique, du ferroviaire ou de l’énergie, l’usinage mécanique de précision joue un rôle central dans la fiabilité des assemblages structurels. Parmi les composants critiques de ces assemblages, les canons de perçage et grilles de perçage sont indispensables à la réussite des opérations d’usinage des pièces complexes. Leur fabrication nécessite un haut niveau de rigueur et une expertise avancée dans l’usinage mécanique de précision. Chez Oseteam, entreprise d’usinage à Nantes, nous développons des solutions sur mesure adaptées aux exigences des grands industriels. Dans cet article, nous présentons les fonctions et spécificités techniques des canons et grilles de perçage, leur rôle dans l’intégration des UPA (Unités de Perçage Automatiques), et l’expertise que nous mettons en œuvre pour leur fabrication.
Comprendre les canons de perçage
Définition et fonction des canons de perçage
Un canon de perçage est un dispositif de guidage utilisé pour garantir un perçage axial, précis et répétable. Fixé sur une grille ou un gabarit, il permet de guider l’outil de perçage, souvent dans des matériaux difficiles comme l’aluminium aéronautique, l’acier trempé ou les composites. Il est indispensable lorsqu’il s’agit d’usiner des pièces critiques dans des conditions industrielles exigeantes. Le canon joue un rôle d’appui mécanique pour la mèche, réduisant ainsi les vibrations, les dérives et les risques de défaut de perçage.
Matériaux utilisés et normes
Les canons de perçage sont généralement usinés dans des aciers à outils de haute dureté ou en carbure, pour assurer une résistance optimale à l’usure. Les aciers utilisés répondent à des normes telles que DIN179 ou ISO 6752. Dans certains cas, des traitements thermiques ou des revêtements spécifiques (nitruration, chrome dur) sont appliqués pour prolonger leur durée de vie, notamment dans le cadre de l’usinage de précision aéronautique. Le choix du matériau dépend des contraintes de frottement, de température et de durée de cycle.
Types de canons : fixes, amovibles, a collerette
On distingue plusieurs types de canons selon leur fonction et leur méthode de fixation. Les canons fixes sont sertis directement dans la grille. Les canons amovibles, quant à eux, peuvent être remplacés sans démonter la grille, ce qui optimise les temps de maintenance. Enfin, les canons à collerette intègrent une butée mécanique pour garantir une position constante du foret. Tous ces modèles peuvent être réalisés sur mesure par usinage de pièces dans notre atelier à Nantes.

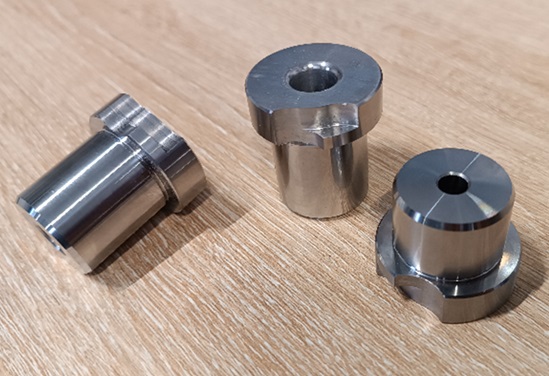

Découvrez l’une de nos dernières séries usinées de canons de perçage en acier issue de notre atelier près de Nantes.
Les grilles de perçage dans les processus industriels
Rôle des grilles de perçage dans le positionnement des UPA
Les grilles de perçage, également appelées plaques de perçage ou gabarits de perçage, servent à positionner avec précision les canons de perçage sur des structures complexes. Elles sont essentielles dans le montage d’usinage automatisé à l’aide d’unités de perçage UPA. Grâce à ces grilles, il est possible d’usiner des pièces de grande dimension avec une répétabilité parfaite, même dans des environnements à forte cadence comme les chaînes d’assemblage aéronautiques.

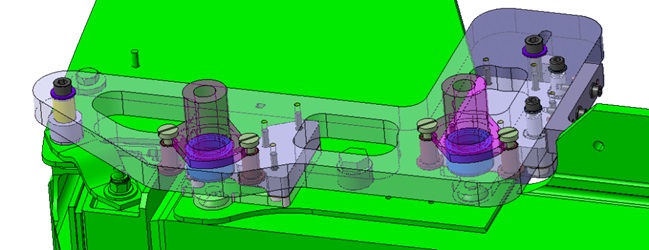

Voir l'une de nos réalisations de Grille de perçage UPA sur mesure à Nantes.
Types de grilles : épaisses, fines, avec rails ou vis
Oseteam conçoit différents types de grilles selon les contraintes du projet. Les grilles épaisses sont souvent utilisées pour supporter des efforts importants, notamment dans le fraisage de précision. Les grilles fines sont quant à elles privilégiées pour leur légèreté dans les applications aéronautiques. Certaines grilles sont équipées de rails de centrage ou de vis d’indexation pour faciliter leur installation sur les pièces à usiner. Chaque grille fait l’objet d’un usinage complexe réalisé à partir des plans de nos clients industriels, ou bien de notre bureau d'étude mécanique qui assure également la partie conception de pièces d'usinage.
Systèmes de fixation : pince, bride de serrage ou pion
Pour assurer une fixation rigide et sans jeu, différents systèmes mécaniques peuvent être intégrés dans les grilles. Les pinces sont idéales pour des petites grilles installées à plat et permettent un montage rapide. Les pions de centrage ou entretoises permettent de se positionner rapidement dans l’environnement ou bien directement sur la pièce ou assemblage à percer. À l’inverse, les systèmes de bridage seront à privilégier pour des grilles en forme, avec plusieurs points de fixations ou de grandes dimensions. Ces technologies permettent à l’entreprise d’usinage Nantes Oseteam de s’adapter aux standards internationaux du secteur.
Les Unités de Perçage Automatiques (UPA)
Fonctionnement des UPA : perçage vibratoire, avance assistée

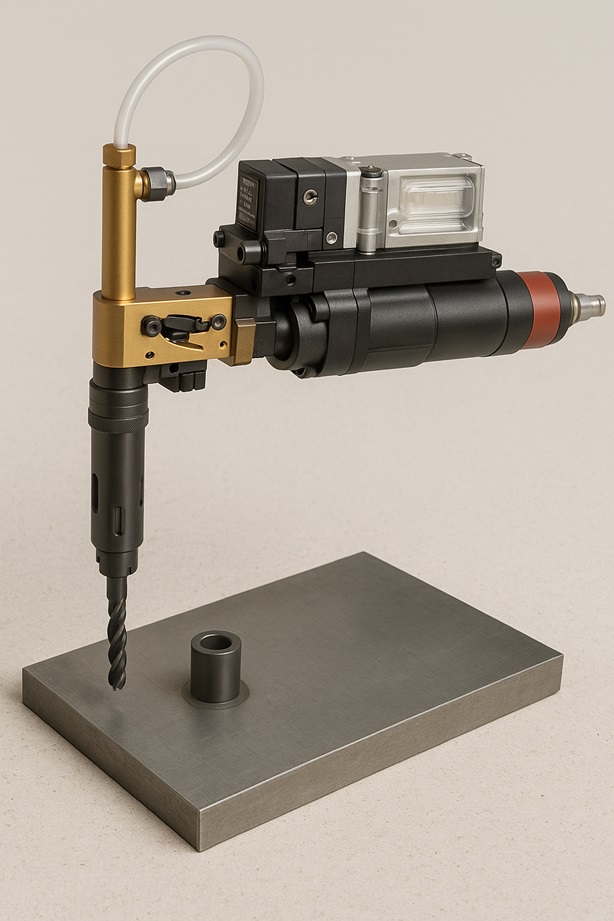

Les UPA (Unités de Perçage Automatiques) sont des dispositifs électromécaniques ou pneumatiques capables d’exécuter des opérations de perçage répétées avec une grande précision. Certaines intègrent un système de perçage vibratoire pour traverser des matériaux composites ou des assemblages de plusieurs matériaux. D'autres modèles embarquent un mécanisme d’avance assistée pour garantir la régularité du perçage dans les pièces en titane ou en aluminium.
Applications spécifiques : aéronautique, composites, stratifiés
Les UPA sont majoritairement utilisées dans le domaine de l’usinage aéronautique, notamment pour l’usinage de précision des pièces de fuselage, d’ailes ou de moteurs. Elles sont également déployées pour percer des matériaux composites, souvent constitués de fibres de carbone et de résines époxy. Dans ces applications, la précision est cruciale pour éviter le délaminage et assurer l'intégrité des assemblages.
Avantages des UPA : précision, répétabilité, réduction des défauts
L’usage d’UPA couplées à des canons de perçage sur grille permet de réduire les tolérances d’erreur à quelques centièmes de millimètre. Ce niveau de contrôle est essentiel dans le domaine de l’usinage de mécanique de précision, où chaque trou doit correspondre exactement aux spécifications. En limitant les reprises manuelles et les erreurs de positionnement, on améliore la productivité tout en garantissant une meilleure qualité finale.
L'expertise d'Oseteam dans l'usinage de canons et grilles de perçage
Capacités de conception et de fabrication sur mesure
Chez Oseteam, nous concevons et réalisons en interne tous nos outillages d’usinage, y compris les canons et grilles de perçage. Grâce à notre bureau d’études intégré, nous sommes capables de proposer des solutions sur mesure pour tous types de structures industrielles. Nos équipes travaillent en étroite collaboration avec nos clients pour adapter les systèmes à leurs contraintes de production.
Maitrise des normes et exigences industrielles
Notre savoir-faire repose sur une connaissance approfondie des normes industrielles, aussi bien européennes qu’aéronautiques. Chaque pièce à usiner est contrôlée dans notre atelier d'usinage de précision à Nantes, à l’aide de machines de mesure tridimensionnelle. L’objectif est d’assurer une conformité totale des pièces usinées, qu’elles soient destinées au tournage, au fraisage, ou à des opérations de montage d’usinage complexes.
Études de cas et réalisations pour clients industriels
Parmi nos réalisations récentes, nous avons fourni des systèmes de perçage pour des lignes d’assemblage de panneaux aéronautiques, ainsi que des grilles pour perçage automatisé dans l’industrie ferroviaire. Ces projets, réalisés avec un haut niveau d’exigence, illustrent notre capacité à usiner une pièce complexe, petite ou grande dimension, dans un contexte de haute technicité. En tant que spécialiste de l’usinage en Loire-Atlantique (44), nous intervenons principalement sur tout le territoire de la région nantaise.
Conclusion
Les canons et grilles de perçage sont des éléments clés dans les systèmes de perçage automatisés, notamment avec l’intégration des unités UPA. Leur conception et leur usinage mécanique de précision nécessitent une expertise pointue, que Oseteam met au service des grandes industries régionales et nationales. Grâce à notre atelier de fraisage Nantes et de tournage Nantes, nous sommes en mesure de fournir des pièces usinées surmesure, adaptées aux contraintes les plus sévères. Pour vos besoins en usinage pièces, en petite ou moyenne série, n’hésitez pas à nous contacter, votre entreprise de confiance d’usinage à Nantes.
